資訊動態
2022-05-19瀏覽人數：2144
是什么，在此時牽動您心懷？
當然是冬奧！
是什么，讓世界為之驚嘆？
今天，冬奧會正式開幕，來自不同國家的運動健兒們齊聚中國，在賽區展開激烈的角逐，吸引了來自全世界的目光。
自2015年中國拿下2022年冬奧會舉辦權后，冬奧工程被正式列入籌備計劃，大量建筑在四季的交替中立項、成型，繼而落成，為運動員們打造安全、智能且現代的冬奧社區。這其中，密封膠作為應用于建筑幕墻、門窗、內裝等領域粘接、密封的重要輔材，也在冬奧建筑群的建設過程中發揮了巨大作用。
本期，白小云就與您一起以三個冬奧賽區的建設為例，看看低溫環境下硅酮結構密封膠該如何正確施工吧——
在北京、延慶與張家口三個冬奧賽區，冬季最低溫度可低至-10℃以下，密封膠容易出現以下問題：
1) 溫度過低時，硅酮結構密封膠與基材表面潤濕性降低，而且基材表面可能存在不易察覺的霧或霜，影響硅酮結構密封膠與基材的粘結性。
2) 在低溫、低濕條件下，硅酮結構密封膠固化速度、粘接速度比正常情況慢，會導致養護時間變長，影響施工。
過低的溫度，對密封膠的性能發揮存在極大的限制，但冬奧工程事關重大，絕不能因此而“掉鏈子”。想要避免出現此類問題，必須有所準備。

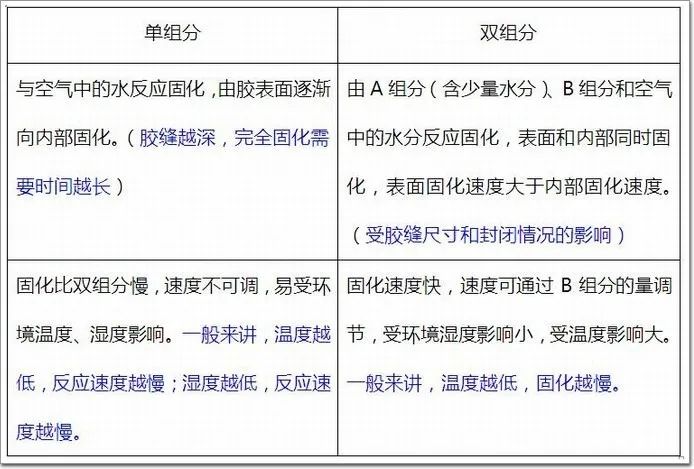

須知，目前，幕墻工程施工中使用的建筑硅酮結構密封膠按組分分類有兩種：一種是單組分硅酮結構密封膠，一種是雙組分硅酮結構密封膠。這兩類硅酮結構密封膠的固化機理和影響固化的因素有所區別，低溫環境下施工方法也有所區分。
根據低溫環境下硅酮結構密封膠固化的特點，賽區在低溫環境下作業需要注意以下幾點：
1、施工環境保證
根據JGJ 102-2013《玻璃幕墻工程技術規范》中9.1一般加工中規定，硅酮結構密封膠的注膠環境溫度、濕度條件應符合硅酮結構密封膠產品的規定。以硅酮結構密封膠產品在冬奧工程建設過程中的要求為例，產品必須保證使用的環境要求為：溫度10℃～40℃，相對濕度40%～80%的清潔環境，且下雨、下雪時不能施工。
低溫環境施工時，需要采取取暖措施，保證施工溫度高于10℃；而在環境溫度稍低于10℃的低溫環境下施工中，使用前必須先進行小面積打膠試驗，并進行剝離粘結性試驗，確認硅酮結構密封膠固化、粘結良好，并視情況要適當延長養護時間。有必要時，需要選擇采用二甲苯清洗并打底涂液以加快粘結速度，降低因環境溫度過低導致粘結不良的風險。
2、施膠過程謹防粘接不良
1)施工前需要提前做粘接性試驗，并嚴格按照粘接性試驗推薦的方法施工。

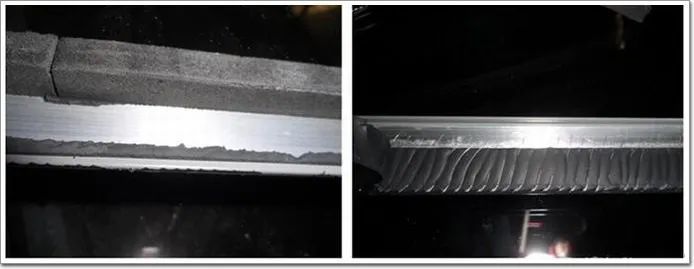

▲鋁材粘接不良(左)與粘接良好(右)對比
2)施工過程中使用的材料(鋁材、玻璃、密封膠、清洗劑、底涂液等)批次繁雜，不同批次可能存在差異，因此每次準備投入使用的材料都需要隨機進行現場粘接性試驗。

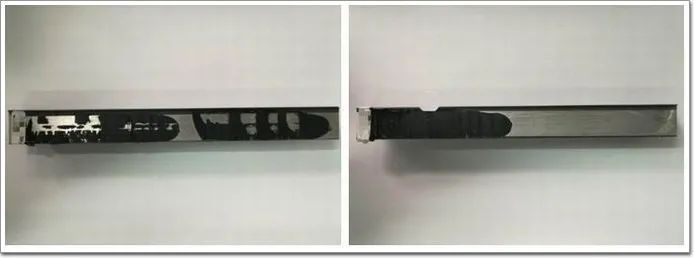

▲現場粘接性試驗粘接不良(左)與粘接良好(右)對比
3)施工過程中，清洗或者涂底涂液方法需要符合施工工藝，嚴格按照“二次抹布法”清洗，待清洗溶劑揮發后，及時涂抹底涂液；涂底涂液要薄且均勻，注意好下一道工序的銜接，涂抹底涂后最好在半小時內進行注膠施工。

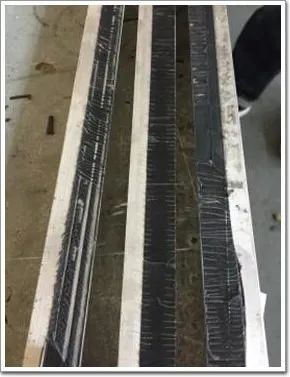

▲底涂不均勻導致局部呈點狀或線狀不粘

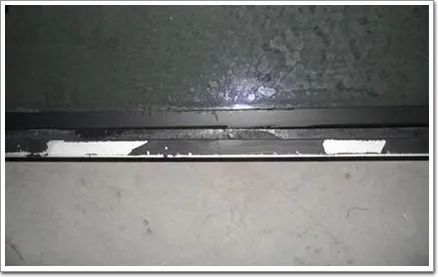

▲底涂不均勻導致片狀不粘
4)注膠過程需要保證混合比例正確，并注意A、B組分混合均勻。這兩項可以分別通過蝴蝶實驗和拉斷試驗進行確認。換桶時也需要注意排氣充分。
如排氣不充分，打出的部分硅酮結構密封膠中會夾雜大量密集氣泡，也即是“氣泡膠”。氣泡膠與基材(鋁材、玻璃等)的粘接效果非常差，用手拉扯膠條，膠條即與基材分離，與此同時，基材上也會留下一層黑印。

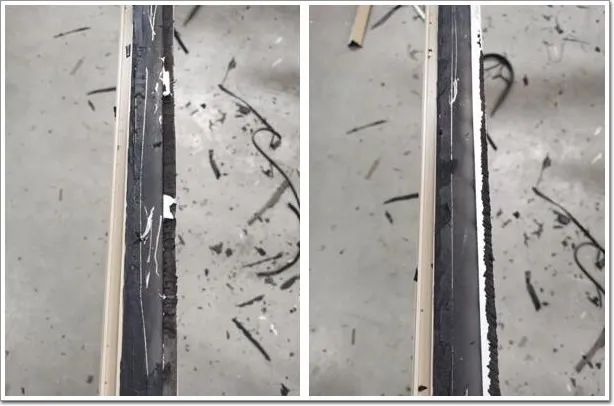

▲因氣泡膠導致與玻璃粘接不良的示范
▲因氣泡膠導致與鋁材粘接不良的示范

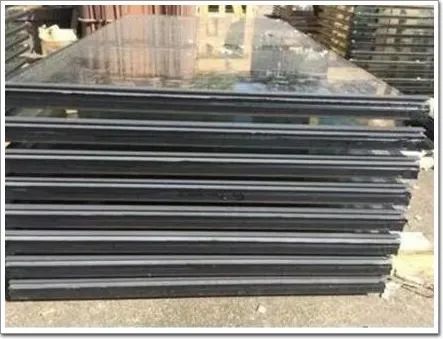

5)現場板塊制作完成后，需要將板塊水平搬至養護區進行養護。在搬放過程中不允許鋁框與玻璃產生錯位，否則會影響硅酮結構密封膠的粘結質量。
3、養護環境和養護時間保需證單元件割膠合格
硅酮結構密封膠注膠完成之后，養護過程需要位于整潔、通風的環境中，溫度保持在10-40℃，濕度保持在50-90%。當養護環境的溫、濕度較低時，需適當延長養護時間。
這種情況在單組分硅酮結構密封膠中表現明顯：即單組分結構膠密封膠的固化情況與養護時間有明顯的關系。在相同的環境下，養護時間越長，固化程度越高。
▲低溫養護條件下，單組分結構密封膠注膠深度為10mm，完全固化所需的時間由10天變為15天，養護時間延長
如有必要，需要采取措施提高環境溫、濕度。最終結果以割膠測試為準，以期充分確定成品單元件的養護時間。成品割膠測試合格后(見下圖)，才能進行安裝和搬運。

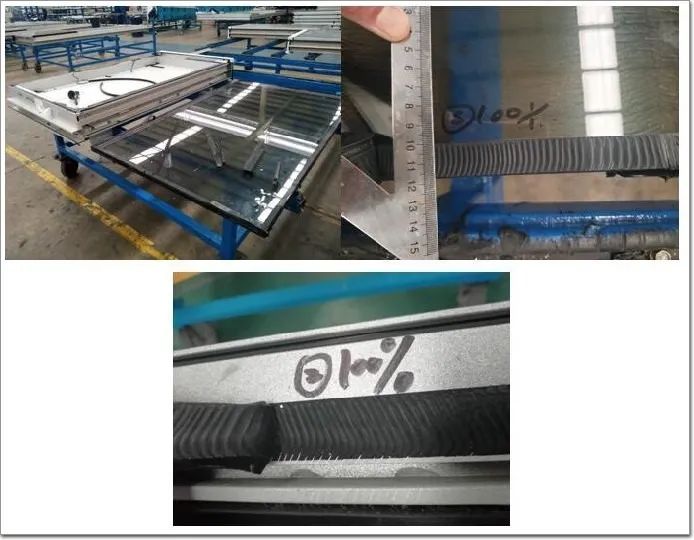

▲割膠測試
2022-05-19瀏覽人數：2144
是什么，在此時牽動您心懷？
當然是冬奧！
是什么，讓世界為之驚嘆？
今天，冬奧會正式開幕，來自不同國家的運動健兒們齊聚中國，在賽區展開激烈的角逐，吸引了來自全世界的目光。
自2015年中國拿下2022年冬奧會舉辦權后，冬奧工程被正式列入籌備計劃，大量建筑在四季的交替中立項、成型，繼而落成，為運動員們打造安全、智能且現代的冬奧社區。這其中，密封膠作為應用于建筑幕墻、門窗、內裝等領域粘接、密封的重要輔材，也在冬奧建筑群的建設過程中發揮了巨大作用。
本期，白小云就與您一起以三個冬奧賽區的建設為例，看看低溫環境下硅酮結構密封膠該如何正確施工吧——
在北京、延慶與張家口三個冬奧賽區，冬季最低溫度可低至-10℃以下，密封膠容易出現以下問題：
1) 溫度過低時，硅酮結構密封膠與基材表面潤濕性降低，而且基材表面可能存在不易察覺的霧或霜，影響硅酮結構密封膠與基材的粘結性。
2) 在低溫、低濕條件下，硅酮結構密封膠固化速度、粘接速度比正常情況慢，會導致養護時間變長，影響施工。
過低的溫度，對密封膠的性能發揮存在極大的限制，但冬奧工程事關重大，絕不能因此而“掉鏈子”。想要避免出現此類問題，必須有所準備。
須知，目前，幕墻工程施工中使用的建筑硅酮結構密封膠按組分分類有兩種：一種是單組分硅酮結構密封膠，一種是雙組分硅酮結構密封膠。這兩類硅酮結構密封膠的固化機理和影響固化的因素有所區別，低溫環境下施工方法也有所區分。
根據低溫環境下硅酮結構密封膠固化的特點，賽區在低溫環境下作業需要注意以下幾點：
1、施工環境保證
根據JGJ 102-2013《玻璃幕墻工程技術規范》中9.1一般加工中規定，硅酮結構密封膠的注膠環境溫度、濕度條件應符合硅酮結構密封膠產品的規定。以硅酮結構密封膠產品在冬奧工程建設過程中的要求為例，產品必須保證使用的環境要求為：溫度10℃～40℃，相對濕度40%～80%的清潔環境，且下雨、下雪時不能施工。
低溫環境施工時，需要采取取暖措施，保證施工溫度高于10℃；而在環境溫度稍低于10℃的低溫環境下施工中，使用前必須先進行小面積打膠試驗，并進行剝離粘結性試驗，確認硅酮結構密封膠固化、粘結良好，并視情況要適當延長養護時間。有必要時，需要選擇采用二甲苯清洗并打底涂液以加快粘結速度，降低因環境溫度過低導致粘結不良的風險。
2、施膠過程謹防粘接不良
1)施工前需要提前做粘接性試驗，并嚴格按照粘接性試驗推薦的方法施工。
▲鋁材粘接不良(左)與粘接良好(右)對比
2)施工過程中使用的材料(鋁材、玻璃、密封膠、清洗劑、底涂液等)批次繁雜，不同批次可能存在差異，因此每次準備投入使用的材料都需要隨機進行現場粘接性試驗。
▲現場粘接性試驗粘接不良(左)與粘接良好(右)對比
3)施工過程中，清洗或者涂底涂液方法需要符合施工工藝，嚴格按照“二次抹布法”清洗，待清洗溶劑揮發后，及時涂抹底涂液；涂底涂液要薄且均勻，注意好下一道工序的銜接，涂抹底涂后最好在半小時內進行注膠施工。
▲底涂不均勻導致局部呈點狀或線狀不粘
▲底涂不均勻導致片狀不粘
4)注膠過程需要保證混合比例正確，并注意A、B組分混合均勻。這兩項可以分別通過蝴蝶實驗和拉斷試驗進行確認。換桶時也需要注意排氣充分。
如排氣不充分，打出的部分硅酮結構密封膠中會夾雜大量密集氣泡，也即是“氣泡膠”。氣泡膠與基材(鋁材、玻璃等)的粘接效果非常差，用手拉扯膠條，膠條即與基材分離，與此同時，基材上也會留下一層黑印。
▲因氣泡膠導致與玻璃粘接不良的示范
▲因氣泡膠導致與鋁材粘接不良的示范
5)現場板塊制作完成后，需要將板塊水平搬至養護區進行養護。在搬放過程中不允許鋁框與玻璃產生錯位，否則會影響硅酮結構密封膠的粘結質量。
3、養護環境和養護時間保需證單元件割膠合格
硅酮結構密封膠注膠完成之后，養護過程需要位于整潔、通風的環境中，溫度保持在10-40℃，濕度保持在50-90%。當養護環境的溫、濕度較低時，需適當延長養護時間。
這種情況在單組分硅酮結構密封膠中表現明顯：即單組分結構膠密封膠的固化情況與養護時間有明顯的關系。在相同的環境下，養護時間越長，固化程度越高。
▲低溫養護條件下，單組分結構密封膠注膠深度為10mm，完全固化所需的時間由10天變為15天，養護時間延長
如有必要，需要采取措施提高環境溫、濕度。最終結果以割膠測試為準，以期充分確定成品單元件的養護時間。成品割膠測試合格后(見下圖)，才能進行安裝和搬運。
▲割膠測試
Copyright ? 2022 佛山市恒德邦建裝飾材料有限公司
http://m.icfpp2015.com
建站&技術支持｜形創傳播
Copyright ? 2022 佛山市恒德邦建裝飾材料有限公司
http://m.icfpp2015.com
建站&技術支持｜形創傳播
